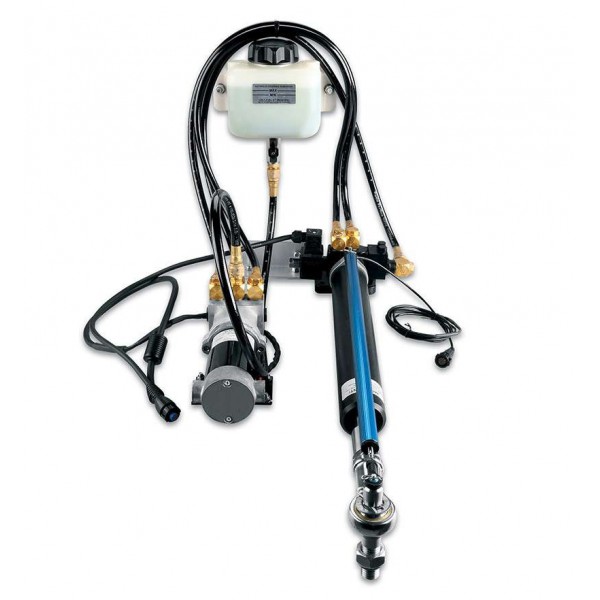

Vérin linéaire classe B - Type 2 pour GHP 12

Réf. 010-11573-00

Le vérin linéaire classe B est une unité de puissance Garmin pour pilote automatique GHP 12, il peut convenir sur des voiliers jusqu'à 35,8 tonnes.

En savoir plus
2 299,90 € TTC
Prix public
2 629,00 €
-12%
ou payer en
10x 60x
Prix HT / DOM-TOM 1 916,58 €
Quantité
En stock Fournisseur
Délais et frais de livraison
Achetez ce produit, collectez 2299 points de fidélité. Transformez-les 2299 points de votre panier en un bon d'achat de 22,99 €.
010-11573-00
Description

GARMIN - VERIN LINEAIRE CLASSE B - COMPACT ET PUISSANT

Le vérin linéaire Type 2 de Garmin va venir compléter le pilote automatique GHP 12 livré sans unité de puissance. En effet, le GHP 12 ne comporte pas d'unité de puissance, pour la simple et bonne raison qu'elle dépend entièrement de votre embarcation. C'est pourquoi le choix de votre vérin linéaire se fera en fonction du poids de votre bateau.

Le vérin linéaire Type 2 de Garmin peut être utilisé pour les voiliers jusqu'à 35,8 tonnes.

Vérin classe A Dimensions.PNG

CAPTEUR ANGLE DE BARRE

Il intègre un capteur d'angle de barre pour afficher la position de votre gouvernail sur le contrôleur du pilote auto, permettant ainsi de:

  • Connaitre la position de leur gouvernail sans avoir besoin de se retourner
  • Assurer des manœuvres fluides et éviter les « surcompensations »
  • Eviter une usure excessive ou d'endommager le vérin lorsqu'il arrive en butée.

DIMENSIONS DU VERIN

  • 1 : Rayon de pivotement du vérin autour du pied de fixation (360°).
  • 2 : Distance de la course entre l'extension maxi et la rétraction maxi (305 mm).
  • 3 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque le vérin est en rétraction maximale (603,2 mm).
  • 4 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque la barre est à zéro (754,9 mm).
  • 5 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque le vérin est en extension maximale (906,8 mm).
  • 6 : Angle d'inclinaison maxi du vérin en fin de course. Tout dépassement peut endommager la boîte de commande. (5° d'un côté ou de l'autre par rapport au centre).
  • 7 : Distance maximale de réglage de l'adaptateur de boulon de barre à partir de l'extrémité de la tige du vérin (15 mm).
  • 8 : Angle d'inclinaison maximal du boulon de barre en fin de course (10° d'un côté ou de l'autre par rapport au centre).
  • 9 : Epaisseur de l'adaptateur de boulon de barre (24,9 mm).
  • 10 : Distance du centre de la tige au pied de fixation (51 mm).
 VВrin class B.jpg
VВrin class B 2.png

EXEMPLE D'INSTALLATION DU VERIN

  • 1 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque la barre est à zéro (753,3 mm).
  • 2 : Angle depuis le zéro jusqu'aux butées de fin de course installées (35°).
  • 3 : Distance du pied de fixation du vérin à la mèche de barre (210,4 mm).
  • 4 : Distance du centre du boulon de barre à la mèche de barre (257 mm).
  • 5 : Distance du pied du vérin à la mèche lorsque la barre est à zéro (753,7 mm).

POINTS PRINCIPAUX :

  • Poussée maximale : 730 kg
  • Longueur de course : 254 mm
  • Dimensions : 810 x 120 x 225 mm
  • Type de vérin : linéaire hydraulique intégrée

CONTENU DE LA BOITE :

  • 1 - Vérin linéaire classe B
