SONDEUR A BALAYAGE : RÉGLAGES AVANCÉS


CLEARVÜ ET SIDEVÜ : COMMENT CA MARCHE ?

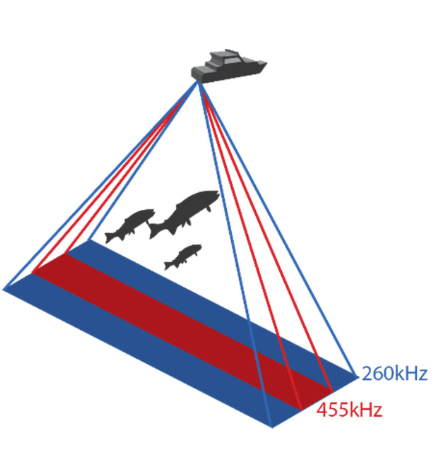

Une sonde émet un faisceau de forme conique que ce soit une sonde 2D traditionnel ou d’une sonde CHIRP. Les sondes ClearVü et SideVü émettent un faisceau plat qui balaye le fond ; à la façon du faisceau lumineux d’un photocopieur.

Associés à la technologie CHIRP, les sondeurs ClearVü et SideVü permettent d’obtenir une image plus nette des fonds et offre une représentation détaillée des structures immergées.

Le mode ClearVü offre un balayage vertical (vers le bas) de tout ce qui se passe sous la coque du bateau, tandis que le mode SideVü assure un balayage horizontal (sur les côtés) et permet de repérer aisément les structures immergées, les épaves, les herbiers de part et d’autre du bateau.


CLEARVÜ : COMMENT INTERPRÉTER L'IMAGE ?

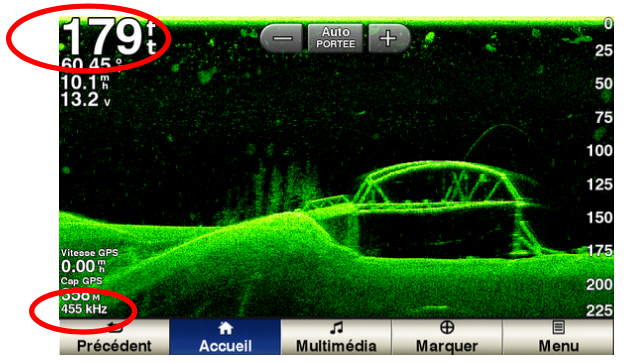

L’image d’un sondeur ClearVü offre une interprétation aisée, facilitée par la grande résolution de l’image (ici, une structure de pont immergé) en fréquence 455 kHz, compte tenu de la profondeur du site (en bas à gauche).

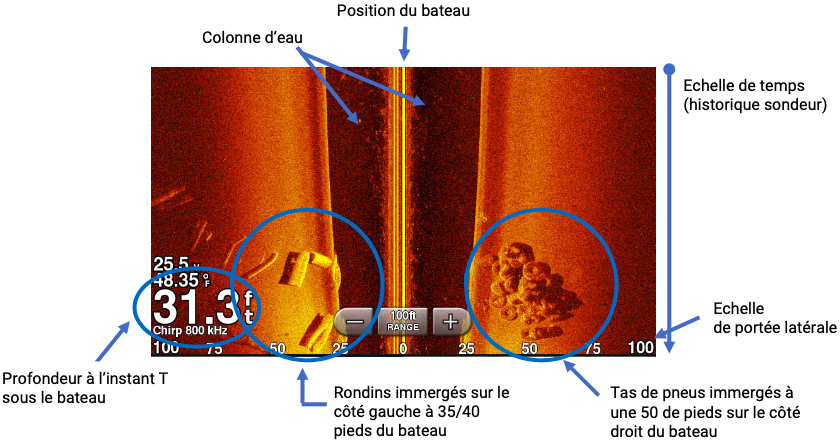

SIDEVÜ : COMMENT INTERPRÉTER L'IMAGE ?


Les images de structures apparaissent dans la hauteur de l’écran (l’historique sondeur) et peuvent être mémorisées en créant un waypoint. Le profil du fond est représenté par la ligne séparant la couche d’eau (en noir) et le fond situé de part et d’autre du bateau (ici en couleur orange).

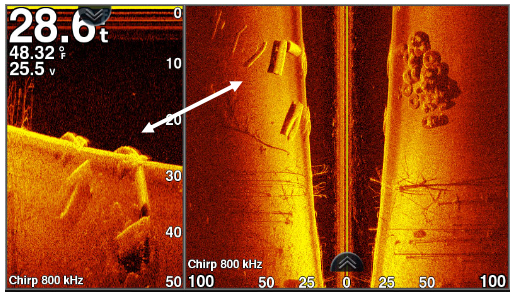

Privilégier un affichage combiné des vues sondeur ClearVü et SideVü permet de mieux visualiser son environnement et une lecture facilité des données sondeur.

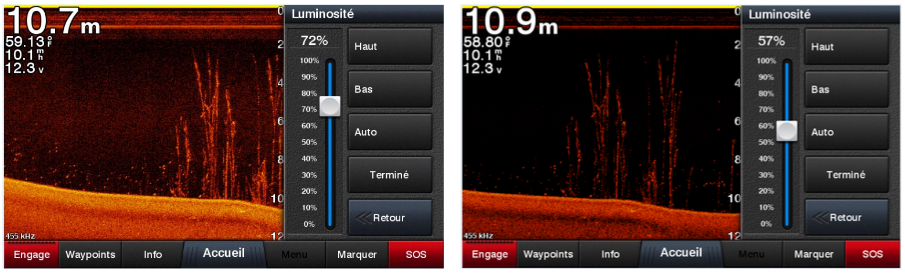

CLEARVÜ ET SIDEVÜ : RÉGLAGE DE LA LUMINOSITÉ

Le réglage de la sensibilité est un paramètre réservé aux sondeurs traditionnels. Sur les sondeurs à balayage de type ClearVü et/ou SideVü, ce paramètre est remplacé par la « luminosité ». C’est elle qui permet de définir le niveau de détail.

  • En mode automatique, la sensibilité est ajustée automatiquement en fonction des échos affichés.
  • En mode manuel, c’est l’utilisateur qui gère la sensibilité afin de faire apparaître plus ou moins de détail.

Remarque : Le meilleur réglage reste celui où on affiche un maximum de cibles, sans pour autant que l’écran soit saturé par des parasites.

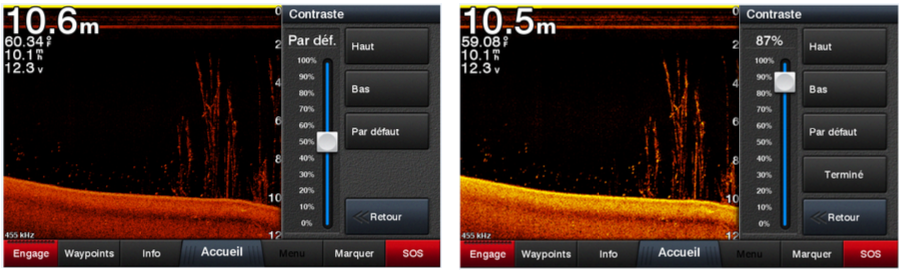

CLEARVÜ ET SIDEVÜ : RÉGLAGE DU CONTRASTE

Sur un sondeur à balayage de type ClearVü ou SideVü, le paramètre « sensibilité de couleur » d’un sondeur traditionnel est remplacé par le paramètre « Contraste ».

  • En diminuant le contraste, il est possible de différencier les retours à haute densité (le fond) des autres retours (poissons). Il est alors possible de faire apparaitre les cibles collées sur le fond qui ont une densité moins importante.
  • En augmentant le contraste, on obtient une meilleure différentiation des retours à faible densité. Il est alors possible de faire apparaitre plusieurs poissons collés les uns aux autres.

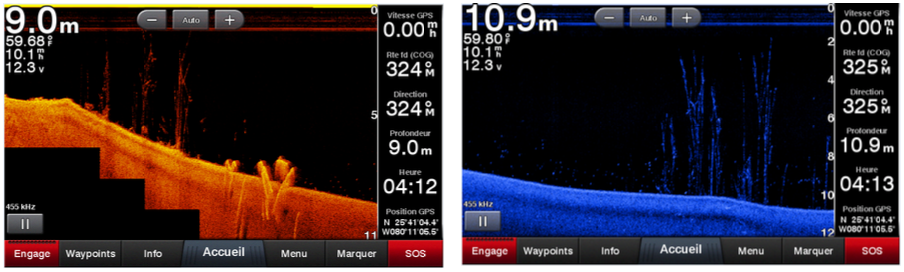

CLEARVÜ ET SIDEVÜ : PALETTE COULEUR

Tout comme sur un sondeur traditionnel, les modes sondeur ClearVü et/ou SideVü permettre de modifier la couleur d’affichage afin de mettre en évidence certains échos.




CLEARVÜ ET SIDEVÜ : QU'APPORTE LA TECHNOLOGIE UHD ?

Disponible sur les combinés ECHOMAP UHD/ULTRA et GPSMAP 8400xsv ou avec le module sondeur externe GCV 20, la technologie Ultra‐Haute Définition (UHD) offre encore plus de netteté et de détail ; que ce soit en mode ClearVü et/ou SideVü.
