Interfaces NMEA
Retrouvez-ici l'intégralité de nos accessoires NMEA : câbles, convertisseurs, miniplex, et interfaces ...
- -68,98 €
- -39,72 €
- -59,58 €
Box N2K NKE
- -78,10 €
- -25,30 €
CO Alert - Détecteur de monoxyde de carbone NMEA2000 Digital Yacht
- -41,10 €
Contrôleur de batterie BM100 pour réseau NMEA2000 Digital Yacht
- -47,10 €
- -12,93 €
Convertisseur bidirectionnel NMEA Amec
- -29,10 €
Convertisseur NGX-1-ISO NMEA2000 vers NMEA0183 Actisense
- -29,46 €
Convertisseur NGX-1-USB NMEA2000 vers NMEA0183 Actisense
- -31,60 €
Convertisseur NMEA2000 / NMEA0183 iKonvert bidirectionnel Digital Yacht
- -24,10 €
Convertisseur NMEA2000 - USB iKonvert Digital Yacht
- -24,10 €
- -13,43 €
Convertisseur SeaTalk1 NMEA0183 - bidirectionnel Digital Yacht
- -24,10 €
Convertisseur Seatalk1 USB - bidirectionnel Digital Yacht
- -24,10 €
Système de surveillance bateau NjordLINK - Cloud NMEA2000 Digital Yacht
- -10,10 €
Interface données moteur ENGINElink Wifi NMEA2000 Digital Yacht
- -33,10 €

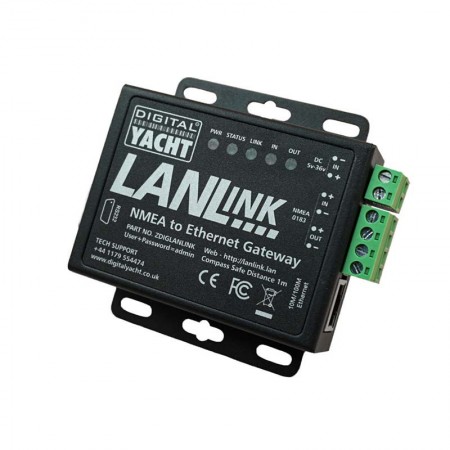

Interface NMEA LANLink Digital Yacht
- -30,10 €

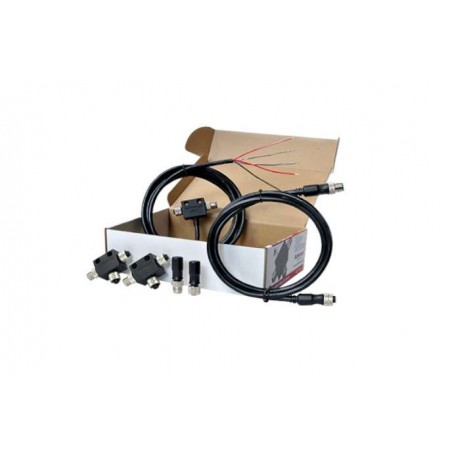

Kit de câblage NMEA2000 Digital Yacht
- -8,10 €
Kit de connexion 4 voies NMEA2000 à connecteurs Inox Actisense
- -0,17 €
Interfaces NMEA

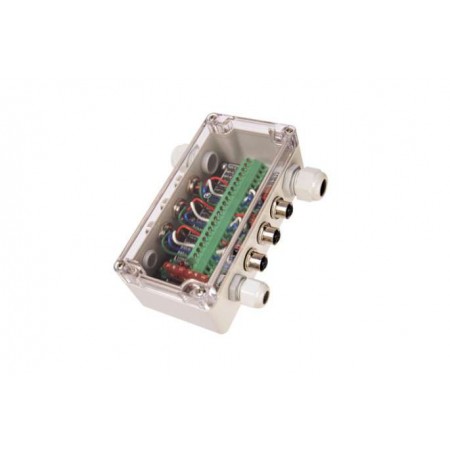

Les interfaces NMEA (National Marine Electronics Association) sont indispensables pour assurer une communication optimale entre les différents équipements électroniques à bord d'un bateau. Cette catégorie de produits permet d'établir un réseau performant reliant par exemple GPS, sondes, moteurs et autres systèmes de navigation. Grâce à des câbles adaptés, des convertisseurs USB, boîtiers de connexions, boîtiers d’interface et divers accessoires, les données sont transmises avec précision et rapidité.

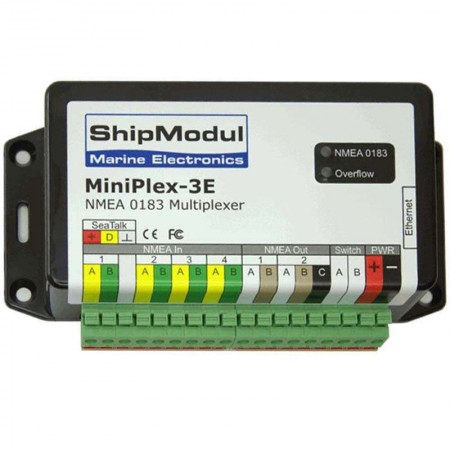

Chez Comptoir Nautique, nous vous proposons une large sélection de produits en stock, incluant des antennes, des cartes électroniques ou des MiniPlex avec différentes trames NMEA. Vous trouverez les meilleurs prix des meilleures marques comme Garmin, Actisense, Digital Yacht ou NKE, garantissant un système électronique et une communication fiable pour votre navigation.
Qu'est-ce que le protocole NMEA ?
“La National Marine Electronics Association (NMEA) est une organisation commerciale mondiale composée de membres qui se consacre aux normes d'interface de l'électronique marine, à la formation des installateurs d'électronique marine, ainsi qu'à sa conférence et à son exposition annuelles sur l'électronique marine”
Le protocole NMEA (National Marine Electronics Association) est une norme de communication qui permet aux appareils de navigation de partager des informations. Il existe principalement deux versions de ce protocole :
|
|
La norme NMEA 0183La norme NMEA 0183 fonctionne avec une connexion série simple et repose sur un format de communication optimisé pour transmettre des données essentielles de navigation. Elle permet d'envoyer des trames de données GPS comprenant la position, la vitesse et le cap, ainsi que d'autres informations indispensables à la navigation maritime. Adaptée aux petits réseaux électroniques, cette norme garantit une connexion rapide et stable entre les différents appareils à bord. De plus, elle est compatible avec une grande variété d'accessoires comme des antennes GPS, des convertisseurs USB et divers équipements électroniques, facilitant ainsi la connexion des instruments à bord pour une meilleure expérience de navigation. La vitesse de transmission des données est comprise entre 4,8 et 38,4 kbit/s. Depuis, l’association NMEA a créé un nouveau standard de communication : le NMEA 2000. |
La norme NMEA 2000L’augmentation du nombre des appareils connectés et du flux de données numériques (capteurs, sondeurs, radars, sonars, GPS, pilotes, VHF…) a rendu nécessaire le développement d’un standard plus rapide, le NMEA 2000. Cette norme NMEA 2000 repose sur un réseau en bus CAN, utilisant le protocole SAE J1939 et offrant une vitesse de transmission de 250 kbit/s. Elle permet la connexion simultanée de plusieurs appareils (jusqu’à 50), facilitant l'intégration des instruments de navigation, des moteurs et des systèmes GPS au sein d'un réseau unifié. Plus rapide et plus fiable que la norme NMEA 0183, elle améliore la transmission des données tout en réduisant les risques d'interférences. De plus, cette norme est compatible avec une large gamme de produits, garantissant une compatibilité optimale entre les équipements de bord. |
|
Comment visualiser les informations NMEA sur un bateau ?
Les données NMEA peuvent être affichées sur différents types d'appareils électroniques de navigation. Parmi eux, on retrouve les traceurs GPS et les traceurs de carte, qui permettent une représentation précise de la position et du parcours du bateau. Les sondeurs et radars marins jouent un rôle essentiel en fournissant des informations détaillées sur la profondeur de l'eau et les obstacles sous-marins.
Les instruments de navigation multifonctions, quant à eux, centralisent et affichent les différentes données en temps réel pour offrir une vision globale et optimisée de la situation à bord. L'affichage des trames NMEA varie en fonction du type de réseau utilisé et des appareils connectés, garantissant ainsi une transmission fluide et efficace des informations essentielles à la navigation.
Quels sont les appareils connectés en NMEA 0183 ?
Les appareils compatibles NMEA 0183 incluent :
- Récepteurs GPS
- Echosondeurs
- Pilotes automatiques
- Radios VHF avec DSC
- Compas
Quels sont les appareils connectés en NMEA 2000 ?
Le réseau NMEA 2000 permet de connecter :
- Capteurs de vent et de profondeur
- Indicateurs de moteur et de carburant
- Modules AIS et transpondeurs
- Antennes GPS et traceurs
Comment déchiffrer une trame NMEA ?
Les trames NMEA sont des lignes de texte contenant des informations codées. Elles démarrent toutes par le symbole $ et sont au format ASCII en suivant une structure bien précise.
Par exemple :
$GPGGA,123519,4807.038,N,01131.000,E,1,08,0.9,545.4,M,46.9,M,,*47
Cette trame contient des données sur la position GPS, l'altitude et le nombre de satellites utilisés.
SIGNIFICATION DE LA TRAME
| Champ | Valeur |
Explication |
|---|---|---|
| $GPGGA | Trame de position GPS | |
| 123519 | 12:35:19 | Heure UTC |
| 4807.038 | 48°07.038' | Latitude |
| N | Nord | Hémisphère |
| 01131.000 | 11°31.000' | Longitude |
| E | Est | Hémisphère |
| 1 | 1 = Fix GPS | 0 = pas de fix, 1 = fix, 2 = DGPS |
| 08 | 8 satellites | nombre de satellites en vue |
| 0.9 | Dilution de la précision | Indicateur de précision |
| 545.4 | 545.4 mètres | Altitude |
| M | mètres | Unité d’altitude |
| 46.9 | 46.9 mètres | altitude du géoïde |
| M | mètres | unité du géoïde |
| *47 | Cheksum | Vérification de l’intégrité |
Il existe de nombreuses trames NMEA différentes pour fournir des informations sur la navigation.
- Trame GGA - position GPS : Fournit la position GPS et d'autres informations essentielles.
- Trame GPRMC - données essentielles de navigation : Fournit l'heure, la position, la vitesse et le cap.
- Trame GPVTG : cap et vitesse au sol
- Trame GPGLL : latitude et longitude
- Trame GPGSV : satellites en vue
- Trame GPMSS : signal de mesure et bruit
Autre exemple de trame NMEA : $GPRMC,123519,A,4807.038,N,01131.000,E,022.4,084.4,230394,003.1,W*6A
SIGNIFICATION DE LA TRAME
| Champ | Valeur |
Explication |
|---|---|---|
| $GPGGA | Trame de position GPS | |
| 123519 | 12:35:19 | Heure UTC |
| 4807.038 | 48°07.038' | Latitude |
| A | A = valide | V = invalide |
| N | Nord | Hémisphère |
| 01131.000 | 11°31.000' | Longitude |
| E | Est | Hémisphère |
| 022.4 | 22.4 nœuds | vitesse sol |
| 084.4 | 84.4° | cap vrai |
| 230394 | 23 mars 1994 | date (jjmmaa) |
| 003.1 | 3.1° | Variation magnétique |
| W | mètres | Unité d’altitude |
| *6A | Cheksum | Vérification de l’intégrité |
