Sommaire
I) Pilote de barre franche : l’essentiel
II) Bien choisir son pilote de barre franche
- Quel pilote pour un voilier de moins de 9 mètres ?
- Poussée maximale : comment la lire et quoi viser
- Mer agitée : ce qu’un pilote peut (vraiment) encaisser
- Installation et réglages : les points qui changent tout
III) Connexions et compatibilité électronique
- NMEA 0183, NMEA 2000 : que peut faire un pilote de barre franche ?
- GPS et données vent : utile ou gadget sur un petit voilier ?
IV) Comparer les modèles courants
- Raymarine ST1000+, ST2000+, EV-100 Tiller : pour quel usage ?
- Simrad TP10, TP22, TP32 : lequel choisir ?
V) Pilotes de barre franche chez Comptoir Nautique
Le guide d'achat des pilotes de barre franche
- choisir un pilote réellement adapté à un voilier de moins de 9 mètres ;
- comprendre la notion de poussée et éviter les erreurs de dimensionnement ;
- évaluer les performances d’un pilote en navigation agitée ;
- comprendre l’intérêt (ou non) de la compatibilité NMEA 2000 selon votre équipement ;
- identifier le modèle le plus adapté à votre programme de navigation (sortie à la journée, croisière, navigation en solitaire).
- Quel pilote pour un voilier de moins de 9 mètres ?
- Poussée maximale : comment la lire et quoi viser
- Mer agitée : ce qu’un pilote peut (vraiment) encaisser
- Installation et réglages : les points qui changent tout
- NMEA 0183, NMEA 2000 : que peut faire un pilote de barre franche ?
- GPS et données vent : utile ou gadget sur un petit voilier ?
Le guide d'achat des pilotes barre franche
- choisir un pilote adapté à un voilier de moins de 9 mètres ;
- comprendre la poussée annoncée par les fabricants et savoir ce qu’elle signifie réellement ;
- savoir ce qu’un pilote peut encaisser en navigation agitée et comment éviter un dimensionnement trop juste ;
- faire le point sur les connexions et la compatibilité NMEA 2000 (et ce que cela apporte vraiment sur un petit voilier) ;
- comparer les modèles courants et choisir celui qui correspond à votre usage.
Pilote de barre franche : l'essentiel
Qu’est-ce qu’un pilote de barre franche ?
Un pilote de barre franche est un pilote automatique conçu pour maintenir le cap à votre place. Il s’adresse aux voiliers équipés d’une barre franche, contrairement aux bateaux dotés d’une barre à roue. Concrètement, il s’agit d’un vérin électrique compact qui se fixe :- d’un côté sur une embase installée dans le cockpit ;
- de l’autre sur la barre franche.
- un compas électronique qui mesure le cap ;
- une électronique interne qui calcule les corrections ;
- le vérin qui applique ces corrections sur la barre.
- Mode cap : le pilote maintient un cap au compas.
- Mode route (Nav/Track) : relié à un GPS ou à un traceur, il peut suivre une route ou des waypoints.
Pour quels voiliers et quelles limites ?
Le pilote de barre franche est principalement destiné aux voiliers équipés d’une barre franche dont la barre reste relativement légère à manœuvrer. C’est une solution très répandue sur les unités de petite à moyenne taille, car elle reste simple à installer et accessible.
Il convient particulièrement :
- aux voiliers de moins de 9 mètres ;
- à la croisière côtière et aux sorties à la journée ;
- à la navigation en équipage réduit ou en solitaire ;
- aux bateaux bien équilibrés, avec une barre qui reste souple.
Il est idéal pour maintenir le cap pendant un réglage de voile, une manœuvre ou une phase de navigation stable.
En revanche, il montre rapidement ses limites lorsque :
- le voilier est lourd ou fortement chargé ;
- la barre devient dure (bateau mal équilibré, surtoilé, mer formée) ;
- la mer est agitée et impose des corrections fréquentes ;
- l’installation n’est pas correcte (géométrie défavorable, mauvais positionnement).
Bien choisir son pilote de barre franche
Quel pilote pour un voilier de moins de 9 mètres ?
- Voilier léger, programme côtier, barre souple : un pilote standard suffit dans la plupart des cas.
- Voilier plus lourd, bateau chargé ou conditions plus soutenues : mieux vaut choisir un modèle plus puissant.
- Navigation régulière ou en équipage réduit : une réserve de puissance apporte plus de confort et de fiabilité.
Comparatif rapide des modèles les plus courants :
| Modèle | Déplacement maximum annoncé | Poussée maximale annoncée | Profil d'utilisation conseillé sur un petit voilier |
|---|---|---|---|
| Raymarine ST1000+ | 3 t | 57 kg | Voilier léger à moyen, croisière côtière, barre plutôt douce. |
| Raymarine ST2000+ | 4,5 t | 77 kg | Voilier plus lourd ou plus chargé, bon choix si vous cherchez davantage de marge. |
| Simrad TP10 | 3,7 t | 65 kg | Petit voilier, usage courant, bon compromis entre compacité et puissance. |
| Simrad TP22 | 5 t | 70 kg | Voilier chargé ou barre plus exigeante, pour un usage plus régulier. |
| Simrad TP32 | 6,3 t | 85 kg | Voilier lourd pour sa taille ou navigation fréquente dans des conditions plus soutenues. |
À retenir : les valeurs annoncées par les fabricants donnent un bon repère, mais elles doivent toujours être interprétées avec prudence. Un voilier chargé, mal équilibré ou naviguant souvent en mer formée demandera souvent un pilote plus puissant que ce que sa seule longueur pourrait laisser penser.

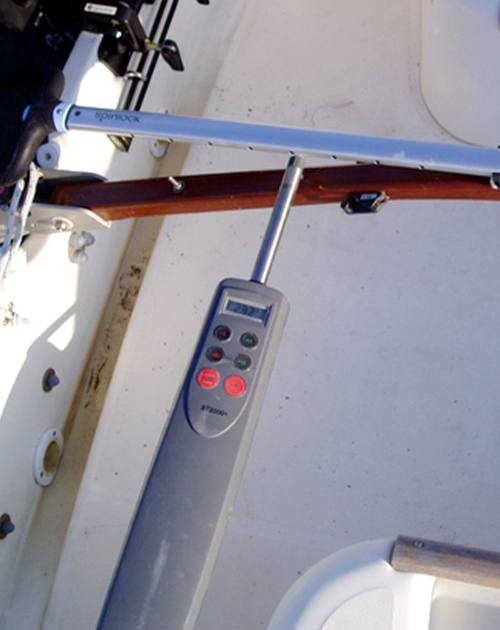

Poussée maximale : comment la lire et quoi viser
La poussée maximale, exprimée en kilogrammes, correspond à la force que le pilote peut exercer sur la barre franche. C’est un critère essentiel, car il détermine la capacité du pilote à corriger la trajectoire lorsque la barre devient plus dure, par exemple dans la brise ou en mer formée.
Comment vérifier si la poussée est adaptée ?
- au moteur, à vitesse régulière, ou sous voile dans des conditions stables, maintenez une trajectoire propre ;
- mesurez l’effort nécessaire pour tenir la barre avec une balance à bagages ou un pèse-poisson, au niveau du point de fixation du pilote ;
- si vous dépassez régulièrement 15 à 20 kg d’effort en conditions normales, un petit pilote sera vite limité.
Un pilote ne doit pas fonctionner en permanence proche de sa limite. Il doit conserver une réserve pour absorber les variations liées aux vagues, aux rafales ou à l’équilibre du bateau.
Repères simples pour un voilier de moins de 9 m :
- 55 à 65 kg de poussée : suffisant pour un voilier léger à moyen, en croisière côtière avec une barre souple ;
- 70 à 85 kg de poussée : plus adapté si le bateau est chargé, plus lourd ou navigue régulièrement dans des conditions soutenues.
En pratique, il est préférable de choisir un pilote légèrement surdimensionné plutôt qu’un modèle trop juste, afin de conserver une bonne tenue de cap dans toutes les situations.
Mer agitée : ce qu'un pilote de barre franche peut (vraiment) encaisser
Un pilote de barre franche peut tenir le cap dans des conditions normales, mais ses limites apparaissent rapidement lorsque la mer se dégrade ou que le bateau devient difficile à barrer.
En mer agitée, le pilote corrige plus souvent, plus vite et avec davantage d’effort. C’est dans ces situations que les différences entre modèles deviennent les plus visibles.
Ce qui le met en difficulté :
- un voilier surtoilé ou mal équilibré ;
- des vagues qui provoquent des écarts répétés (lof / abattée) ;
- une vitesse trop élevée qui augmente la pression sur le safran ;
- un pilote sous-dimensionné ;
- une installation mal réalisée.
Le bon indicateur : un pilote efficace travaille de manière régulière.
S’il corrige en permanence avec de grands mouvements, tape en butée ou décroche souvent, cela indique un problème de dimensionnement, d’équilibre du bateau ou d’installation.
Pour améliorer la tenue de cap :
- réduire la toile pour garder une barre légère ;
- soigner l’équilibre sous voile ;
- choisir un pilote avec suffisamment de capacité si ces conditions sont fréquentes ;
- vérifier la géométrie d’installation.

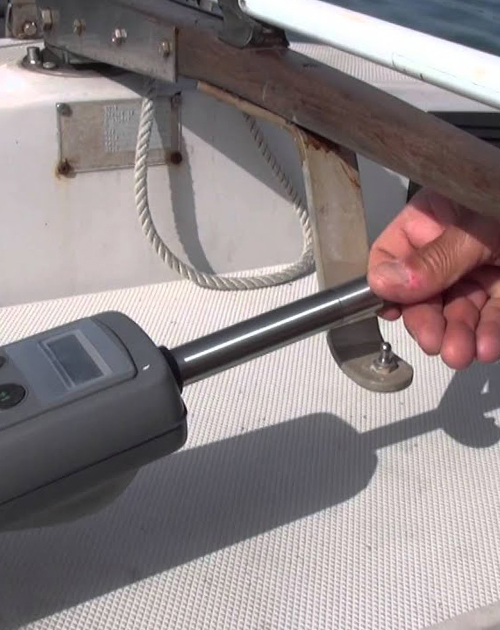

Installation et réglages : les points qui changent tout
Sur un pilote de barre franche, la qualité de l’installation a un impact direct sur les performances. Un pilote bien monté travaille efficacement et sans effort excessif. À l’inverse, une mauvaise installation le rend moins précis et plus sollicité.
L’objectif est simple : permettre au vérin de travailler dans le bon axe, avec une course adaptée et sans contrainte inutile.
Points à vérifier avant l’installation :
- le pilote doit fonctionner dans l’axe, sans angle excessif ;
- la course du vérin doit être suffisante, sans atteindre la butée trop tôt ;
- le point de fixation sur la barre doit être solide et bien positionné ;
- l’embase côté cockpit doit être fixée sur un support rigide.
Pourquoi la distance de fixation est importante ?
- plus le point est proche de l’axe, plus le pilote doit fournir de force ;
- plus il est éloigné, plus il nécessite de course ;
- il faut trouver un compromis adapté, généralement indiqué par le fabricant.
Réglages à ne pas négliger :
- la sensibilité (gain) : trop élevée, le pilote corrige en permanence ; trop faible, il laisse dériver le cap ;
- le calibrage du compas ;
- la tension d’alimentation : une batterie faible dégrade les performances.

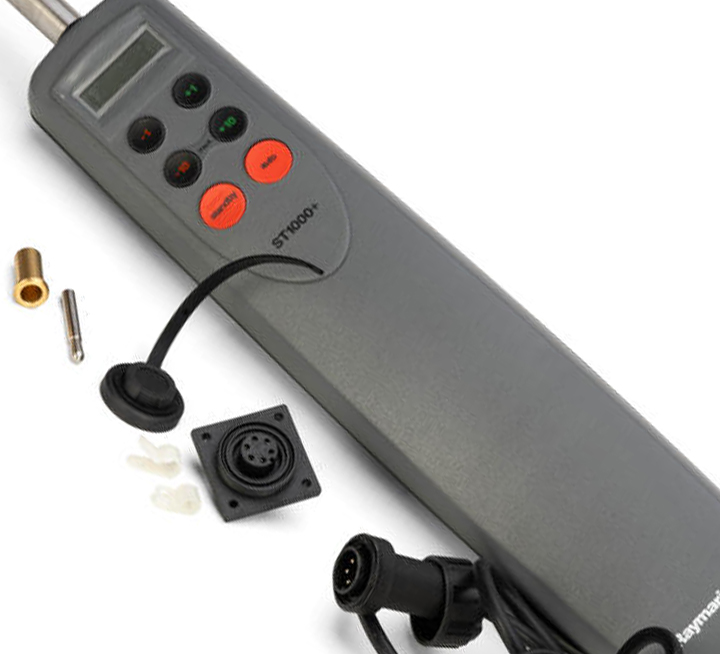

Connexions et compatibilité électronique
NMEA 0183, NMEA 2000 : que peut faire un pilote de barre franche ?
Un pilote de barre franche peut fonctionner seul en maintenant un cap au compas. C’est l’usage le plus courant.
Selon les modèles, il peut aussi être relié à un GPS ou à un traceur pour suivre automatiquement une route.
À retenir : la plupart des pilotes de barre franche utilisent le NMEA 0183, qui permet une connexion directe avec un GPS ou un traceur.
Le NMEA 2000 est plus rare en connexion directe. Lorsqu’il est utilisé, cela passe généralement par :
- une passerelle NMEA 2000 vers NMEA 0183 ;
- ou un système de pilotage plus évolué.
Ces connexions permettent :
- de suivre une route (mode Nav/Track) ;
- d’enchaîner des waypoints ;
- d’intégrer le pilote dans un système de navigation plus complet.
Faut-il absolument du NMEA 2000 sur un petit voilier ?
Pas forcément, sur un voilier de moins de 9 mètres utilisé en croisière côtière, un pilote utilisé en mode cap suffit largement dans la majorité des cas.
En revanche, si vous utilisez régulièrement un traceur avec des routes programmées, ou si vous souhaitez automatiser davantage la navigation, une connexion (même en NMEA 0183) devient un vrai plus en confort.

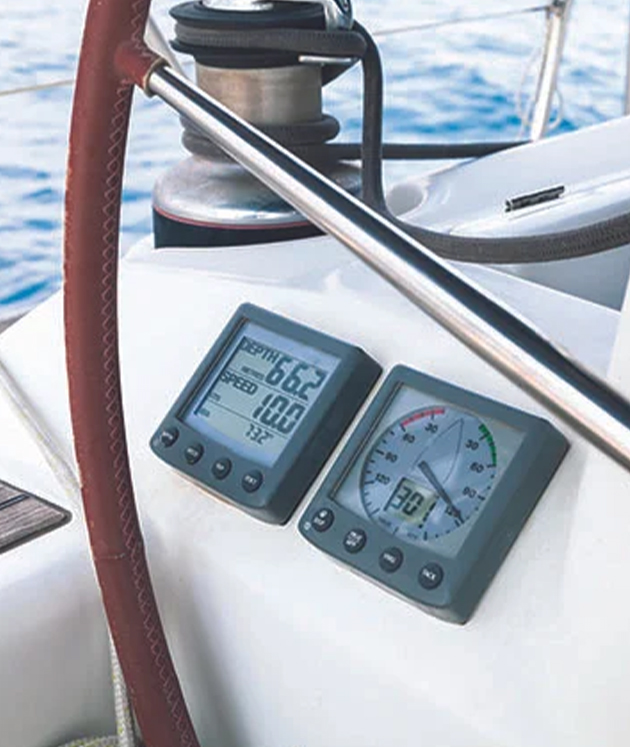

GPS et données vent : utile ou gadget sur un petit voilier ?
Sur un petit voilier, le pilote est le plus souvent utilisé en mode cap pour maintenir une direction pendant les manœuvres ou les réglages.
Il peut aussi être connecté à un GPS ou à un traceur, et plus rarement exploiter des données de vent.
Connexion GPS : un vrai plus dans certains cas.
- utile au moteur sur une trajectoire régulière ;
- pratique dans les chenaux, alignements ou zones à contrainte ;
- appréciable en navigation en solitaire.
Données vent : usage plus avancé.
Le pilotage au vent est surtout présent sur des systèmes plus complets. Sur un pilote de barre franche simple, l’usage reste principalement centré sur le cap ou le suivi GPS.
Le bon repère :
- pour un usage simple, le maintien de cap suffit ;
- le suivi GPS apporte du confort si vous utilisez un traceur ;
- le pilotage au vent concerne surtout les installations plus avancées.
Comparer les modèles courants
Raymarine ST1000+, ST2000+, EV-100 Tiller : pour quel usage ?
- les ST1000+ et ST2000+ : des pilotes de barre franche tout-en-un, simples, compacts et très répandus en croisière ;
- le EV-100 Tiller : un système plus complet, avec un calculateur séparé, offrant un pilotage plus précis et une meilleure intégration avec l’électronique de bord.
- bon choix sur voilier léger avec barre souple ;
- idéal pour un usage simple : maintien de cap, navigation côtière ;
- installation rapide, sans complexité particulière.
- adapté à un voilier plus lourd ou plus chargé ;
- meilleur comportement dans la brise ou en mer un peu formée ;
- souvent un choix plus pertinent sur le long terme si vous hésitez entre deux modèles.
- pilotage plus précis et plus régulier, notamment en conditions variables ;
- meilleure intégration électronique (réseau, traceur, instruments) ;
- solution plus adaptée à une utilisation régulière ou exigeante.
En bref : le ST1000+ convient pour un petit voilier facile et un usage simple, le ST2000+ apporte une marge de sécurité appréciable, et le EV-100 Tiller s’adresse à ceux qui recherchent un pilotage plus précis et une intégration plus avancée.
Pilote Automatique EV-100 Tiller
- -394,10 €

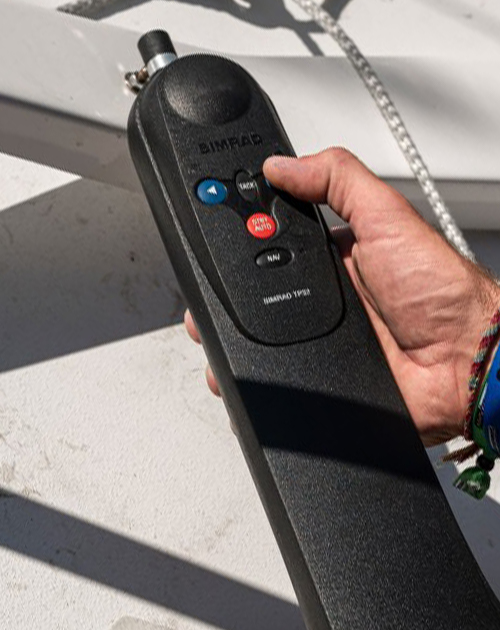

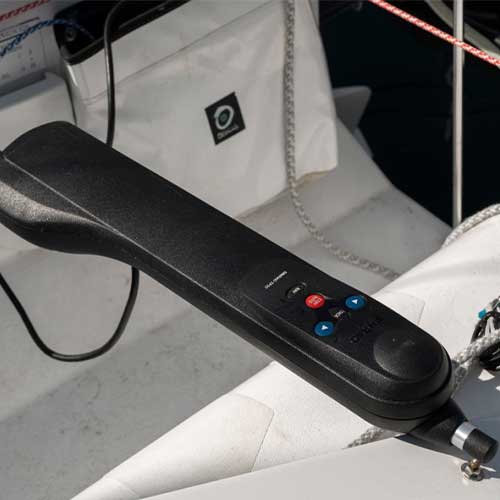

Simrad TP10, TP22, TP32 : lequel choisir ?
- bon choix pour un voilier léger avec barre souple ;
- idéal en croisière côtière et en navigation tranquille ;
- solution simple pour maintenir un cap et soulager la barre.
- adapté à un voilier plus chargé ou avec une barre plus exigeante ;
- bon compromis pour une utilisation régulière ;
- plus à l’aise lorsque les conditions deviennent un peu plus soutenues.
- idéal si votre voilier est lourd pour sa taille ou souvent chargé ;
- pertinent si vous naviguez régulièrement dans la brise ou en mer formée ;
- permet de limiter les situations où le pilote fonctionne en permanence à la limite.
- -178,90 €
Pilotes de barre franche chez Comptoir Nautique
Nos modèles et accessoires utiles
Vous disposez maintenant des repères essentiels pour choisir un pilote de barre franche adapté à votre voilier : programme de navigation, capacité, comportement en mer et qualité d’installation.
Pour affiner votre choix, consultez les fiches techniques des modèles. Elles permettent de vérifier rapidement :
- le déplacement maximum annoncé et la poussée ;
- les dimensions (course, longueur du vérin) et la compatibilité de montage ;
- les possibilités de connexion (suivi de route GPS, intégration avec votre installation).
Selon votre cockpit et votre configuration, certains accessoires peuvent être nécessaires :
- embases et supports adaptés ;
- éléments de fixation ;
- interfaces ou câbles de connexion.
Conseil : vérifiez toujours la cohérence entre le pilote, votre voilier et votre installation. Un modèle bien choisi et correctement monté sera plus fiable et plus confortable à utiliser.
Choisir un pilote de barre franche ne consiste pas seulement à regarder la longueur du voilier. Pour faire le bon choix, il faut surtout tenir compte du déplacement réel du bateau, de la dureté de barre, du programme de navigation et des conditions dans lesquelles le pilote sera utilisé.
Sur un voilier de moins de 9 mètres, un modèle simple peut suffire si la barre reste souple et que l’usage se limite à la croisière côtière. En revanche, dès que le bateau est plus chargé, que la mer se forme ou que la navigation devient plus régulière, il est préférable de choisir un pilote plus capable.
Il faut aussi garder en tête qu’un bon pilote ne donne son plein potentiel que si l’installation est correcte. La poussée, la géométrie de montage, le réglage du compas et l’alimentation jouent tous un rôle dans la qualité du pilotage.
Enfin, les fonctions de connexion avec un GPS ou un traceur peuvent apporter un vrai confort, tandis que les intégrations plus avancées ne sont utiles que si elles correspondent réellement à votre équipement et à votre usage.
FAQ - Pilote de barre franche
Basez-vous sur le déplacement en charge et la dureté de barre. Sur un bateau léger et facile, un pilote standard suffit souvent. Si le voilier est lourd pour sa taille, souvent chargé ou navigue régulièrement dans la brise, choisissez un modèle avec plus de marge.
Le ST1000+ convient bien aux voiliers légers à moyens avec une barre plutôt douce. Le ST2000+ est préférable si vous voulez plus de marge, si le bateau est plus lourd/chargé ou si vous naviguez plus souvent dans des conditions soutenues.
Le TP10 convient aux petits voiliers faciles à barrer. Le TP22 est un bon compromis si la barre est plus exigeante ou si le bateau est plus chargé. Le TP32 apporte la plus grande marge, utile si le bateau est lourd pour sa taille ou si vous voulez un pilote plus serein dans la brise et la mer.
La poussée indique la force maximale exercée sur la barre. Sur un petit voilier, une poussée autour de 55 à 65 kg peut suffire sur bateau léger. Pour plus de marge ou un bateau plus exigeant, viser 70 à 85 kg apporte souvent plus de confort.
Oui, mais dans certaines limites. Il tiendra d’autant mieux que le voilier est bien équilibré et que la barre reste légère. Si le pilote corrige sans arrêt, tape en butée ou décroche, il faut réduire la toile, améliorer l’équilibre ou choisir un modèle plus adapté.
Oui, selon les modèles et la connectique. Une fois connecté à un GPS/traceur compatible, le pilote peut suivre une route (mode Nav/Track) au lieu de maintenir seulement un cap au compas.
En direct, c’est rare. La plupart communiquent plutôt en NMEA 0183. Une intégration NMEA 2000 est parfois possible via une passerelle ou un système plus évolué. Vérifiez la connectique du pilote et celle de votre installation.
Le plus souvent, c’est lié à un voilier mal équilibré, surtoilé, ou à une installation qui fait forcer le pilote. Une batterie faible ou un pilote trop juste peuvent aussi accentuer le phénomène.
