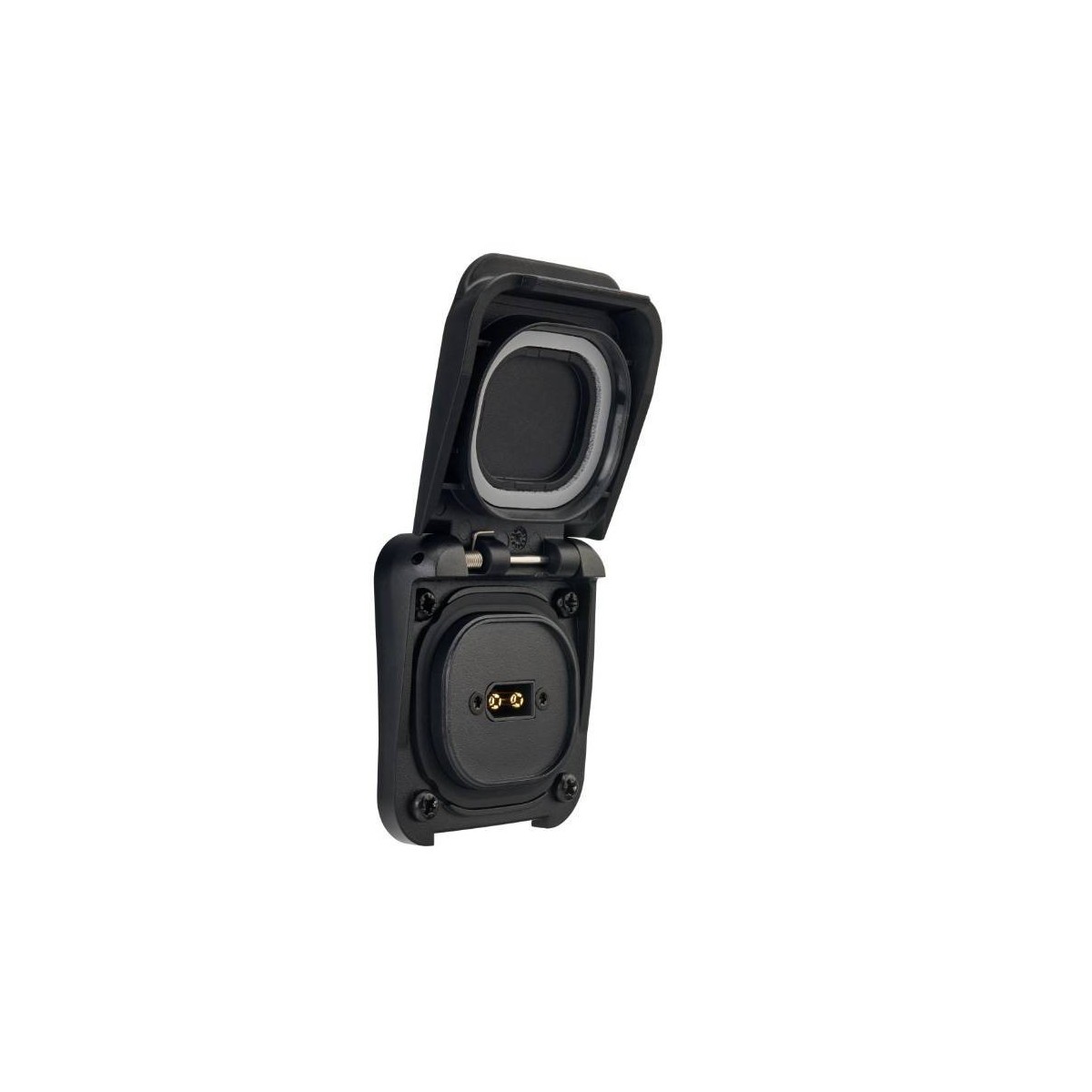

Connecteur solaire XT60 Ventura Series

Connecteur solaire XT60 haute capacité

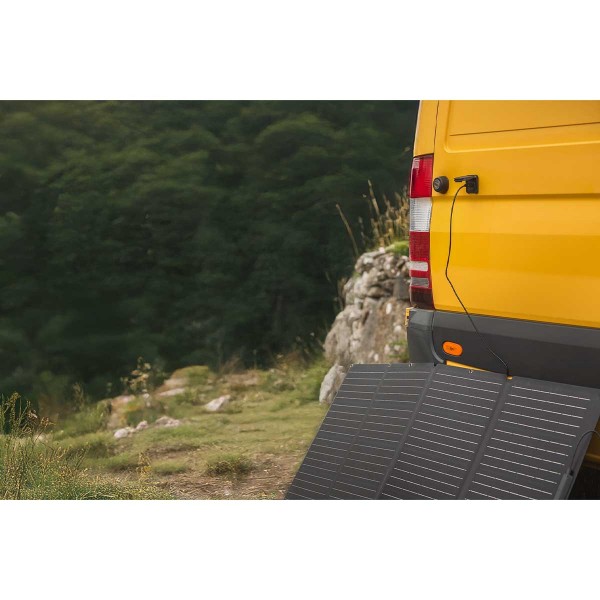

Conçu pour le raccordement d'un panneau vers un régulateur de charge ou un système batterie, ce connecteur encaisse les besoins courants d'une installation solaire mobile. Il accepte jusqu'a 30 A en continu et 60 A en pointe, avec une tension nominale jusqu'à 500 V DC.

• Connecteur Amass XT60EW-M type étanche
• Compatible XT60W-F type étanche et XT60-F standard
• 30 A continu, 60 A instantané
• Tension nominale : 500 V DC
• Puissance max : 360 W en 12 V, 720 W en 24 V, 1440 W en 48 V

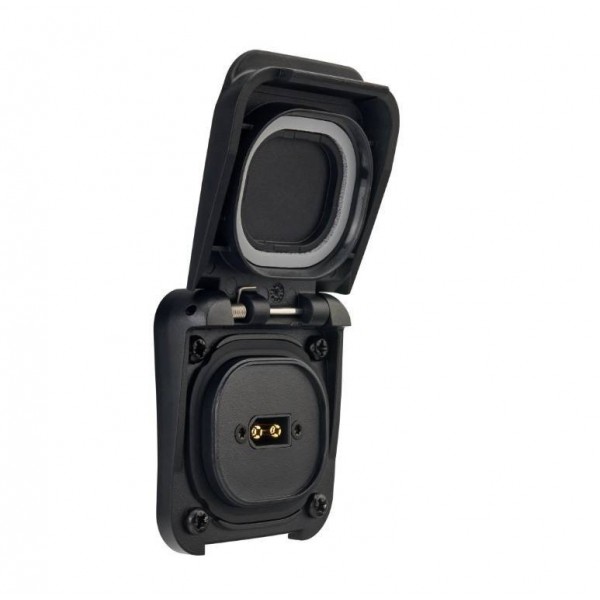

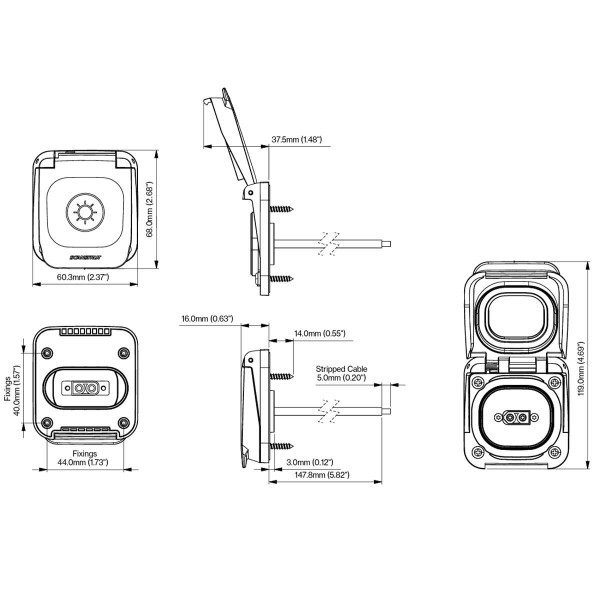

Montage encastré et étanchéité en façade

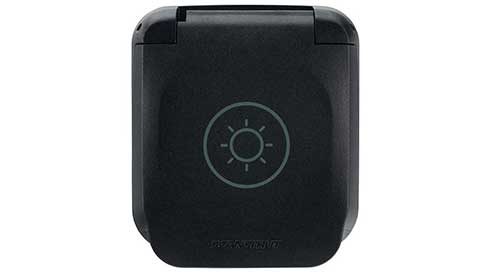

La protection concerne la face avant. Elle est donnée IP68-IP69K pour le couvercle fermé, si l'installation est faite sur une surface plane, lisse et non poreuse, avec le joint bien comprimé. En utilisation, le produit est classé IP65 avec un connecteur XT60W-F type étanche monté.

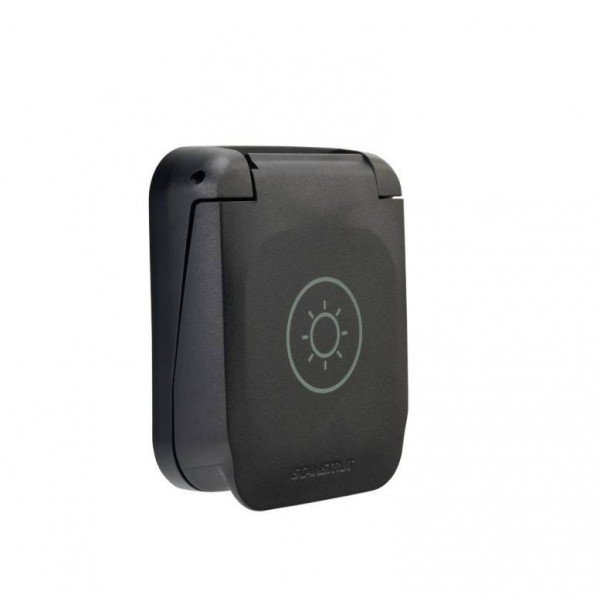

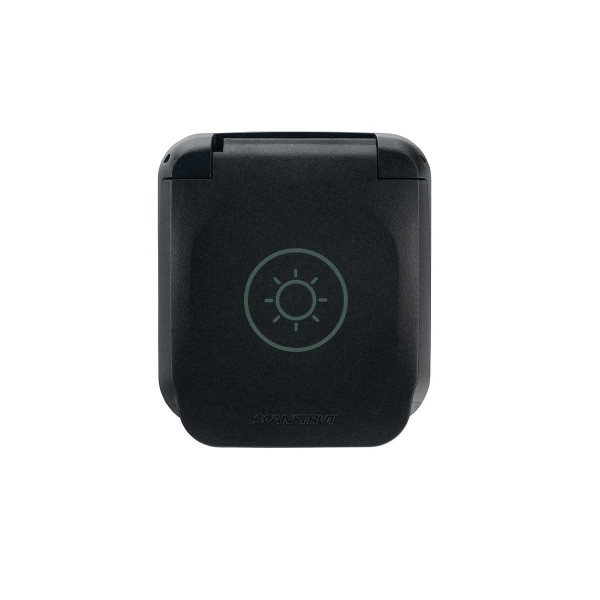

• IP68-IP69K en façade couvercle fermé

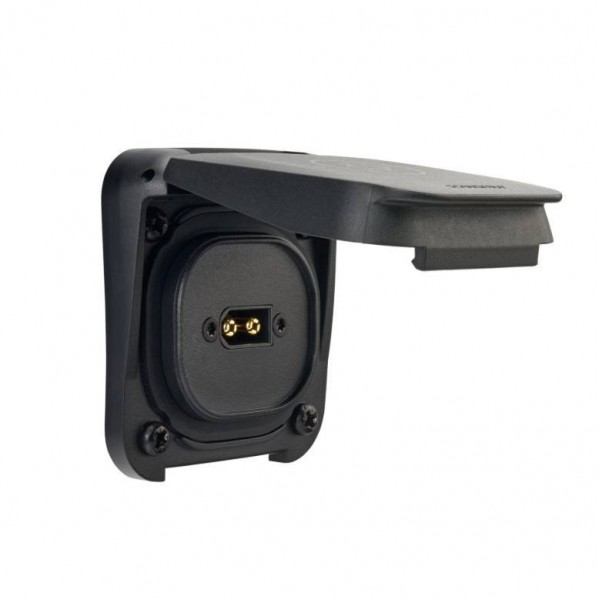

• IP65 en utilisation avec XT60W-F monté
• Fixation par 4 vis
• Joint intégré

Le couvercle doit rester bien verrouillé hors utilisation et ne doit pas rester ouvert en navigation ou sur la route. Le connecteur ne doit pas être installé dans une zone pouvant être immergée.

POINTS PRINCIPAUX :

• Connexion XT60 étanche
• Montage encastré discret
• IP68-IP69K couvercle fermé
• Courant 30 A continu, 60 A instantané
• Jusqu'à 360 W en 12 V, 720 W en 24 V, 1440 W en 48 V

CONTENU DE LA BOITE :

• 1 - Prise XT60 encastrable
• 4 - Vis de fixation
• 1 - Documentation en PDF
