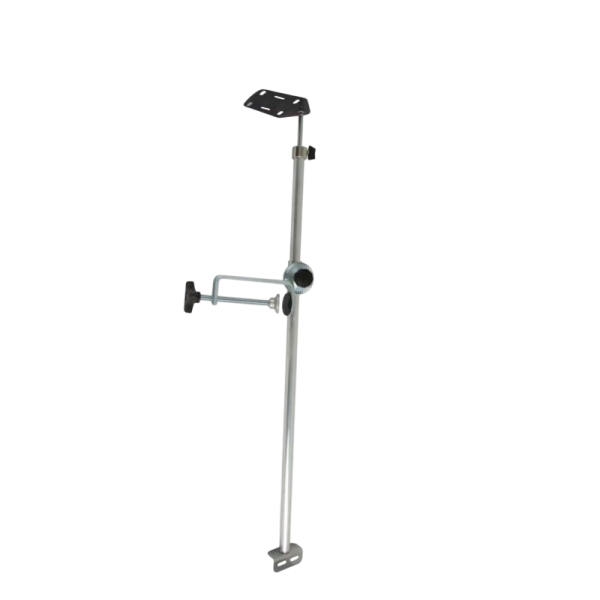

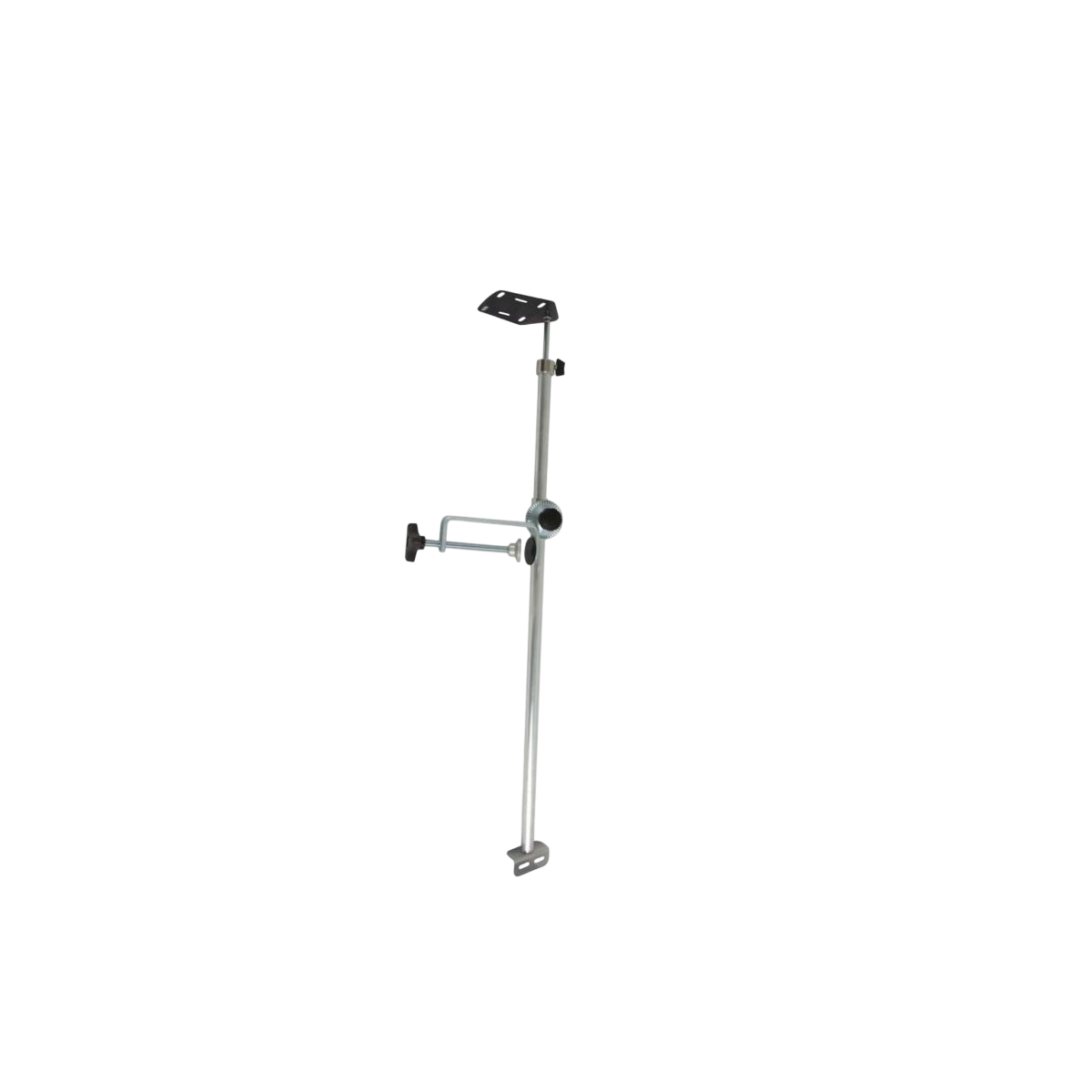

Support de sonde renforcé avec platine écran échosondeur

CARACTÉRISTIQUES - SUPPORT DE SONDE

Serre-joint:

• 1 point de serrage
• Hauteur max de serrage : 40mm
• Largeur max de serrage : 106mm
• Rondelle crantée soudée Ø 58mm
• Matière : acier zingué (plat 20x6mm)
• Molette de serrage M10 avec rotule alu long totale : 160mm

Tige :

• Epaisseur 1,5mm
• Longueur : 750mm
• Matière : aluminium
• Ø tige : 20mm x 1mm

Tôle support sonde Inox :

• Equerre inox : 30x30mm, longueur 70mm
• Pivot en acier zingué avec vis de serrage M6
• 2 trous oblongs : 20*6,2mm pour fixation sonde

• Matériau : acier traitement cataphorèse
• Dimensions : 127x103mm
• 6 trous oblongs de fixation écran Ø : 20x6.2mm
• Tige acier zingué Ø 8mm avec bout fileté M6

POINTS PRINCIPAUX :

• Ajustement facile
• Installation stable
• Entièrement réglable
• Fixation rapide de la sonde
• Platine fixation écran échosondeur ajustable

CONTENU DE LA BOITE :

• 1 - Support de sonde pour barque renforcé
• 1 - Platine de fixation pour écran échosondeur
• 1 - Documentation en PDF
