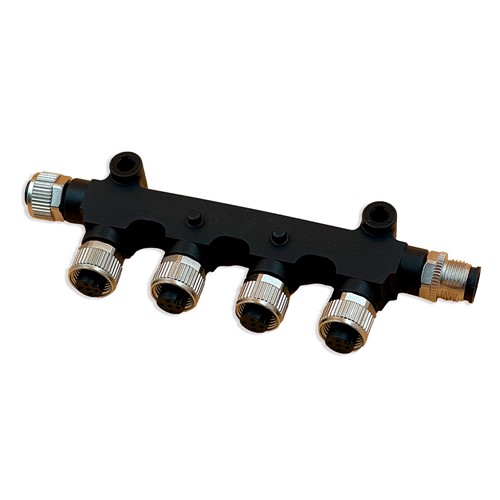

Colonne NMEA 2000 (4 appareils)

QUATRE CONNEXIONS NMEA 2000 DANS UN FORMAT COMPACT

La ZDIGN26W regroupe quatre connecteurs en T pour relier les équipements à la dorsale NMEA 2000. Cette conception limite l'accumulation de raccords séparés et permet de centraliser plusieurs connexions dans une zone réduite du bateau.

• Quatre ports pour les appareils NMEA 2000
• Connectique Micro-C couramment utilisée en électronique marine
• Installation claire pour faciliter le contrôle des branchements
• Connexion possible avec d'autres éléments de dorsale NMEA 2000

Les quatre prises peuvent recevoir des câbles de dérivation ou le câble d'alimentation du réseau. Cette liberté de raccordement aide à adapter le câblage à la disposition réelle des instruments et des capteurs installés à bord.

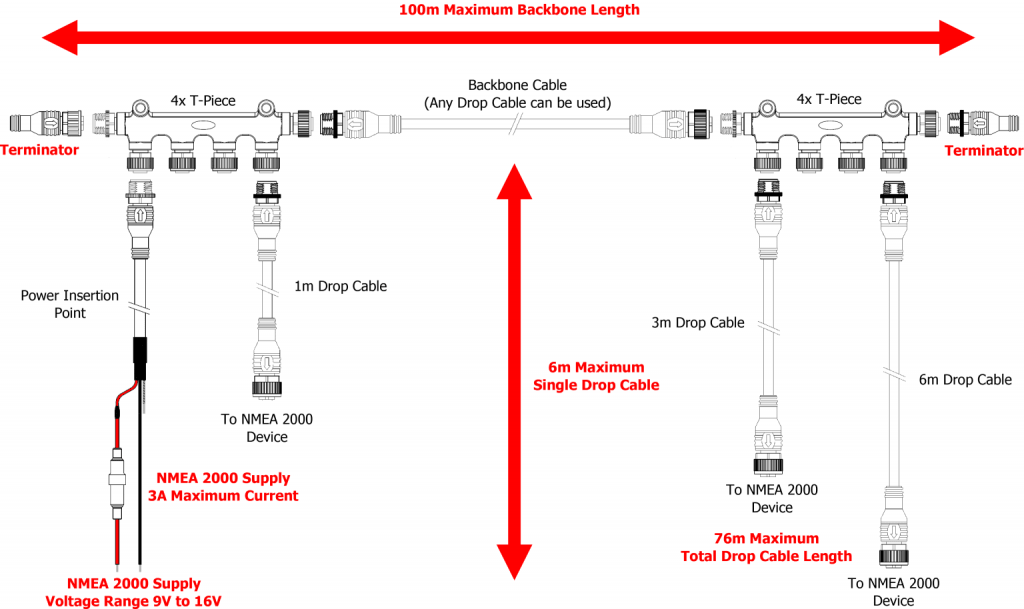

UNE DORSALE SIMPLE À INSTALLER ET À FAIRE ÉVOLUER

La colonne doit être intégrée à un réseau NMEA 2000 alimenté et correctement terminé. Elle se monte de préférence verticalement, avec les départs orientés vers le bas, afin de faciliter le cheminement des câbles et de limiter la présence d'humidité autour des connecteurs.

• Montage conseillé dans un emplacement sec et accessible
• Serrage manuel des connecteurs sans effort excessif
• Extension possible par connexion directe à une autre colonne
• Compatibilité avec les câbles de dorsale et de dérivation NMEA 2000

Cette architecture évolutive permet d'ajouter de nouveaux équipements au fil des besoins. Une seconde colonne peut être raccordée directement ou à l'aide d'un câble adapté, tout en conservant les terminaisons aux deux extrémités de la dorsale.

POINTS PRINCIPAUX :

• Format compact
• Quatre connecteurs en T
• Montage propre et facilement accessible
• Extension simple de la dorsale NMEA 2000 du bateau

CONTENU DE LA BOITE :

• 1 - Colonne NMEA 2000 de 4 connecteurs en T
