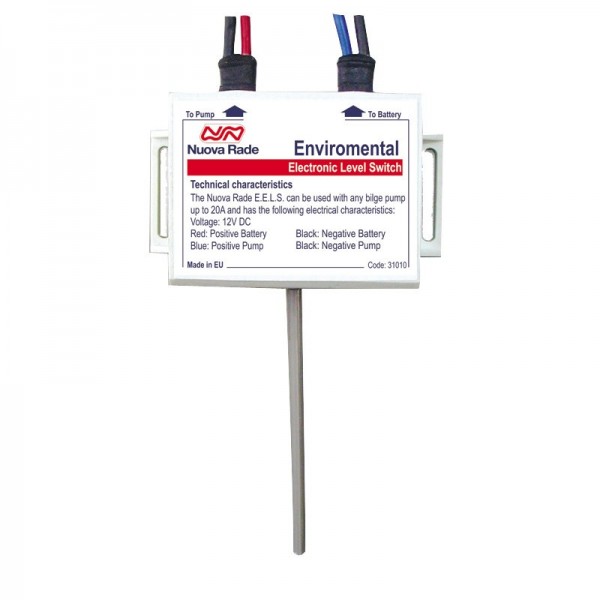

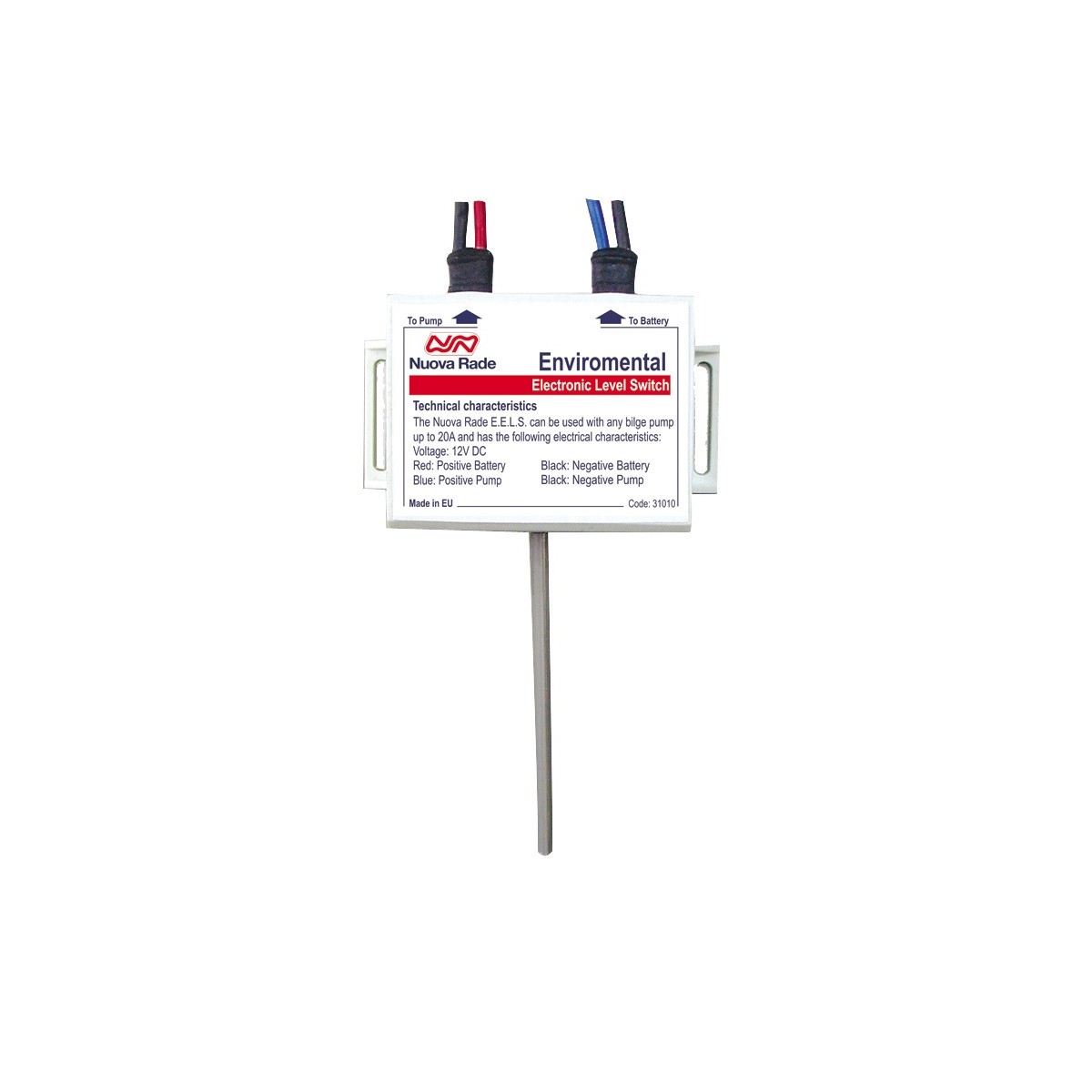

Interrupteur de niveau électronique environnemental E.E.L.S

Interrupteur de niveau électronique environnemental E.E.L.S

Le détecteur de niveau électronique environnemental est la dernière innovation, car il fonctionne avec un capteur électronique, au lieu de la pression de l'air ou de toute autre pièce mobile. Il a été conçu pour détecter le niveau d'eau avec une grande précision et exactitude, vous offrant ainsi le meilleur résultat possible. L'un des principaux avantages de l'E.E.L.S est qu'il est respectueux de l'environnement. Nuova Rade a conçu cet interrupteur pour qu'il ne fonctionne que lorsqu'il détecte de l'eau. S'il détecte des quantités d'hydrocarbures, comme de l'huile, il arrête la pompe de cale, évitant ainsi toute pollution. Monté verticalement sur la coque, l'E.E.L.S est connecté en ligne avec la ou les pompes de cale, même de puissance supérieure. De plus, sa conception compacte permet une plus grande liberté de mouvement. Les autres caractéristiques sont les contacts électriques isolés, le boîtier en nylon durable et en ABS, l'imperméabilité à l'eau à 100 %.

Imperméabilité à l'eau.

Caractéristiques techniques

Le contacteur de niveau électronique peut être utilisé avec n'importe quelle pompe de cale jusqu'à 22A.

Caractéristiques électriques :

Tension : 12V DC.

Connexion au circuit principal : En ligne

Intensité maximale : 22A.

Comment connecter le détecteur de niveau électronique ?

Connectez un interrupteur pour l'activation du fonctionnement automatique de la pompe de cale en ligne au pôle positif de la batterie. Vous devez également brancher un fusible en ligne, en fonction de l'intensité de la pompe de cale et jusqu'à 22A max (voir les instructions du fabricant). Les fils du contacteur électronique de niveau qui sont connectés aux pôles de la batterie sont le ROUGE (+) et le NOIR (-). L'autre paire de fils,

ATTENTION !

Il est nécessaire de respecter la polarité lors des connexions, sinon vous risquez de produire un court-circuit, ce qui endommagerait le circuit de votre détecteur de niveau électronique. Veuillez vérifier la polarité avant d'activer votre nouvel interrupteur à flotteur.

CÂBLAGE

Noir : Négatif (-)

Rouge - Bleu : Positif (+)

Noir - Rouge : Connexion à la batterie

Noir - Bleu : Connexion à la pompe de cale
